ЦАИ: Новые карты для полетов по МВЛ

[502]

Лист ENR6, 4-enrc-uuwv-l03. Ошибка - для ВДПП Внуково-1 указан индекс УУЕЕ.
Кстати, а как правильно - УУВЖ или УУВВ?

[Navigator MVL]

Ну вот, стоит уйти в отпуск, ты сразу находишь ошибку (лучше назовем это технической опечаткой). Обязательно при осеннем переиздании подправим.

[Navigator MVL]

Уважаемые друзья!
Хочется обратить ваше внимание на то, что обсудить интересующие вас вопросы со специалистами ЦАИ и ознакомиться с продукцией предприятия, можно будет на следующих мероприятиях, в которых принимает участие Центр:
1.HELIRUSSIA-2013, Москва (Крокус Экспо) 16.05 - 18.05.
2.КУБАНЬ АВИАШОУ- 2013, Краснодар ( Белевцы) 14.06 - 16.06.
3.СЛА-2013, Уфа (Первушино) 27.06 - 29.06.
4. МАКС-2013, Москва (Жуковский) 27.08 - 1.09.

[Misha]

Это здорово, что вы принимаете участие во всех этих мероприятиях!

[Navigator MVL]

Центр Аэронавигационной Информации» (ФГУП «ЦАИ»)

Приглашает Вас посетить свою экспозицию на выставке МАКС-2013, где вы сможете ознакомиться как с традиционными продуктами выпускаемыми ФГУП «ЦАИ», так и с новинками:
•АИП России книга 4 "Аэродромы класса Г/Д/Е, вертодромы и посадочные площадки Российской Федерации"
•Сборник АНИ №16 "Аэродромы класса Г/Д/Е, вертодромы и посадочные площадки Российской Федерации"
•Радионавигационные карты для планирования, организации, подготовки и выполнения полётов по МВЛ и в воздушном пространстве класса "G"
•Аэронавигационная база данных "АРНАД–МВЛ"
•База данных искусственных препятствий
•Сборник аэронавигационных данных об искусственных препятствиях (объектах высотного строительства) Российской Федерации
•Аэронавигационный планшет

Будем рады видеть Вас с 27 августа по 1 сентября в г. Жуковском на МАКС-2013 в павильоне D2, стенд №15.

[Ocean5]

2 Navigator MVL

Я скачал с сайта ЦАИ маршрутные карты. Рассмотрев несколько листов не обнаружил там действующих аэродромов и посадочных площадок которые были на старых картах МВЛ.
К примеру если взять старую карту УКЛ-9_1 от 02 2009 то там я вижу много действующих аэродромов, вертодромов и посадочных площадок. Открыв маршрутную карту Ростовского ЗЦ ОС ОрВД Лист 5, я там этих аэродромов не вижу.
Хочу понять существуют ли более подробные карты у ЦАИ, на которых отмечены маленькие аэродромы?
Если таких карт нет, тогда я просто сам их отмечу, это для меня не так уж и сложно.
Кстати я для себя сделал на нескольких листах ваших карт, привязку координат для OziExplorer и облетал их в авиасимуляторе сверяясь с позиционированием на карте, через программу OziExplorer. Результат меня порадовал, практически полное совпадение позиций.

[Ocean5]

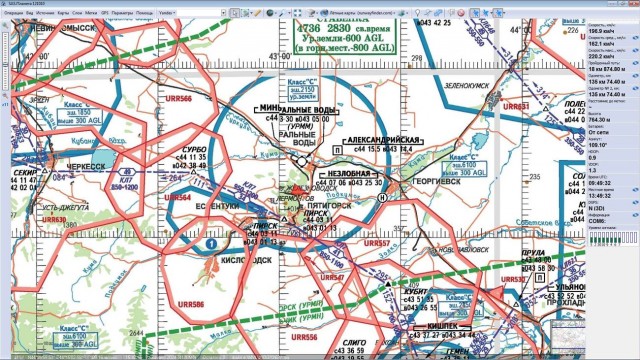

Удалось загрузить маршрутные карты в SASPlanet.
Для примера заскринил место стыковки 4-х листов. Белые поля листов обрезаны, склейка между ними без существенных искажений.
Можно еще включить слой для отображения населенных пунктов, дорог, рек и т.п.

[jp8000]

А какой способ использовали для загрузки в SAS?

[Ocean5]

А какой способ использовали для загрузки в SAS?

Вкратце, действовал в следующем порядке:
вначале в OziExplorer откалибровал каждый лист. Потом загрузил в Global Mapper эти листы, обрезал белые поля каждого листа и экспортировал в вэб. Полученный кэш подключил в SAS.
Надо помнить что процесс экспорта долгий. У меня кэширование Ростовской, Самарской и Московской зоны, с созданием 5 уровней увеличения, заняло примерно 10 часов.
Технологию подсмотрел тут http://4pna.com/showthread.php?t=11584

[jp8000]

Спасибо! Значит без GlobalMapper'а не обошлось...

[Navigator MVL]

На маршрутных картах ЦАИ показаны аэродромы и площадки вошедшие в АИП РФ.
Все аэродромы и площадки, данные по которым имеются в ЦАИ, показаны на обзорных картах МВЛ и полетных РНК-МВЛ. Эти карты можно купить через планово-экономический отдел. mnv@caica.ru

[Navigator MVL]

ФГУП «ЦАИ» переизданы и вводятся в действие:

1. Обзорная карта воздушных трасс России и сопредельных государств. Масштаб 1см=40км, издание 26-е от 19.09.2013г. Размер карты-склейки из 9 листов 220-130см. Цена 5090 руб.
2. Радионавигационные карты для подготовки и выполнения полетов по воздушным трассам РФ и сопредельных государств («Р-1» - «Р-11») издание 4-е. 2013г. от 19.09.2013г Цена карты 230 руб.
3. Радионавигационная карта Р-МВЗ (Москва, Узловой диспетчерский район). Издание 4-е 2013г. от 19.09.2013г. Цена 440 руб.
4. Москва, узловой диспетчерский район (воздушные трассы, настенный вариант). Масштаб 1см=5км, изд. 11-е от 19.09.2013г. Размер карты-склейки из двух листов 73-79см. Цена 980 руб.
5. Москва, узловой диспетчерский район (воздушные трассы, настенный вариант глянцевая). Масштаб 1см=2,5км, изд. 11-е от 19.09.2013г. Размер карты-склейки из двух листов 150-170см. Цена 2420 руб.
6. Обзорные карты местных воздушных линий, предназначенные для планирования, организации и подготовки к полетам в воздушном пространстве классов «С» и «G».
6.1. Обзорная карта местных воздушных линий Московской зоны ЕС ОрВД. Масштаб 1см=10км, издание 2-е 2013г. от 19.09.2013г. Цена 1900 руб.
6.2. Обзорная карта местных воздушных линий Ростовской зоны ЕС ОрВД. Масштаб 1см=10км, издание 2-е 2013г. от 19.09.2013г. Цена 1710 руб.
6.3. Обзорная карта местных воздушных линий Самарской зоны ЕС ОрВД. Масштаб 1см=10км, издание 2-е 2013г. от 14.11.2013г. Цена 1290 руб.
7. Радионавигационные карты для подготовки и выполнения визуальных полетов по МВЛ и вне них (воздушное пространство классов «С» и «G»). Масштаб 1см=5км. В соответствии с планом переиздания. Цена карты 400 рублей с сопровождением. РНК МВЛ переиздаются на новой (износоустойчивой) бумаге.

Карты издаются (переиздаются) на основании поправки в сборник маршрутов ОВД и изменений в соответствующие приказы Минтранса.

Цены приведены без НДС.

[Ocean5]

Карты п.6 и п.7 Издаются и на цифровых носителях или только на бумаге? Если на циф.носителях, то какой формат? Их можно скачать после оплаты?
Где можно глянуть фрагмент карты с нормальным разрешением, чтобы сравнить кусок с маршрутной картой.

[502]

Пункт 7 в PDF формате совершенно бесплатно. Раздел ENR 6: http://www.caiga.ru/common/AirClassGDE/ ... /index.htm

[Ocean5]

Пункт 7 в PDF формате совершенно бесплатно. Раздел ENR 6: http://www.caiga.ru/common/AirClassGDE/ ... /index.htm

В этом разделе я нашел только маршрутные карты с масштабом 1см=10км..
Navigator MVL писал "Радионавигационные карты для подготовки и выполнения визуальных полетов по МВЛ и вне них (воздушное пространство классов «С» и «G»). Масштаб 1см=5км."
