Aleksey Kazan » 02 апр 2012, 13:32
Естественно,мысль сделать что-то для транспортировки лыж нас не покидала и было 3 варианта конструкций:
1. Изготовить плоский бокс ,лежащий непосредственно на рессорах вертолета. Из плюсов-малый мидель,но такой багажник,скорее всего для других целей будет неудобен.

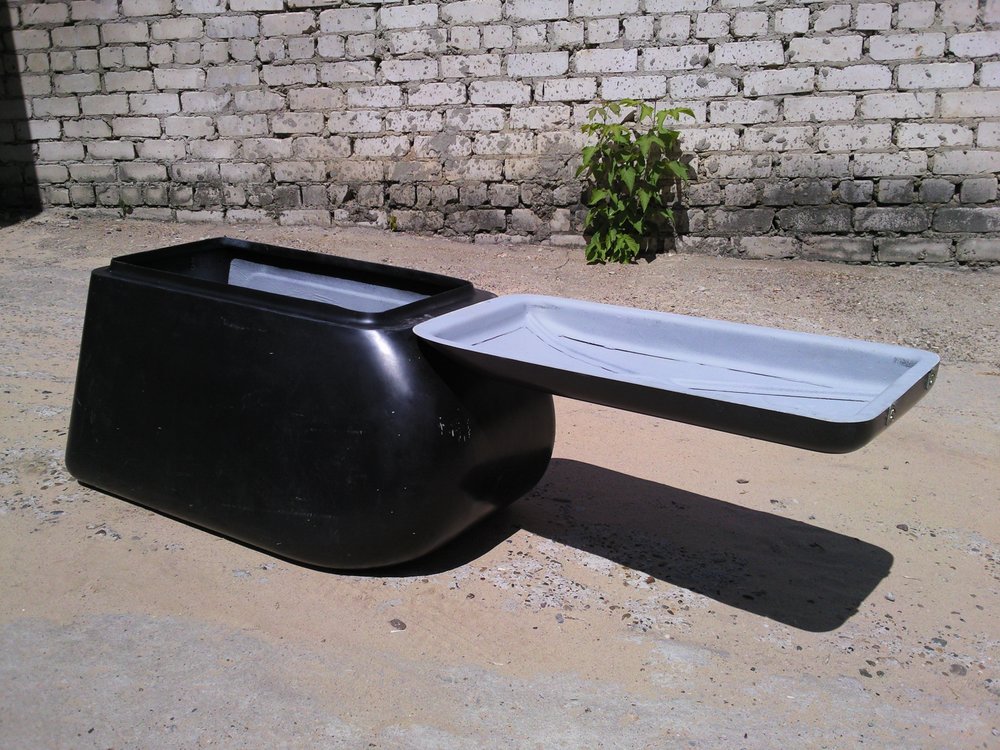

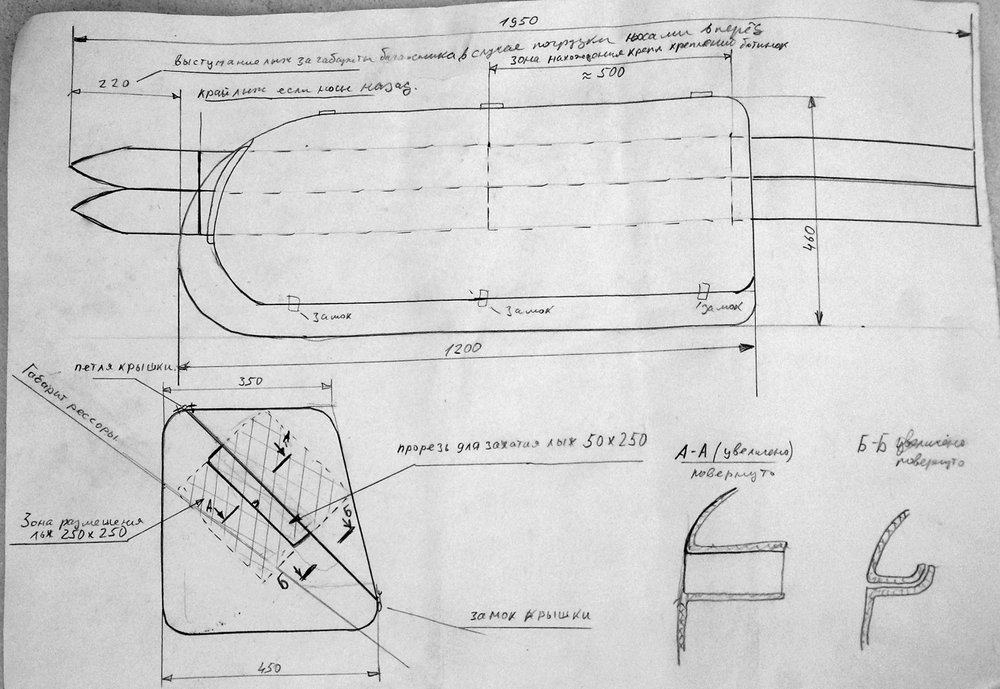

2. В обычном багажнике с вертикальной загрузкой сделать крышку открывающейся набок,в плоскости разъема предусмотреть выемки с мягкими элементами для фиксации лыж.То есть при транспортировке их передняя и задняя части будут "на улице",а средняя с пристегнутыми ботинками "в тепле".При обычной эксплуатации в выемки вставляются заглушки.

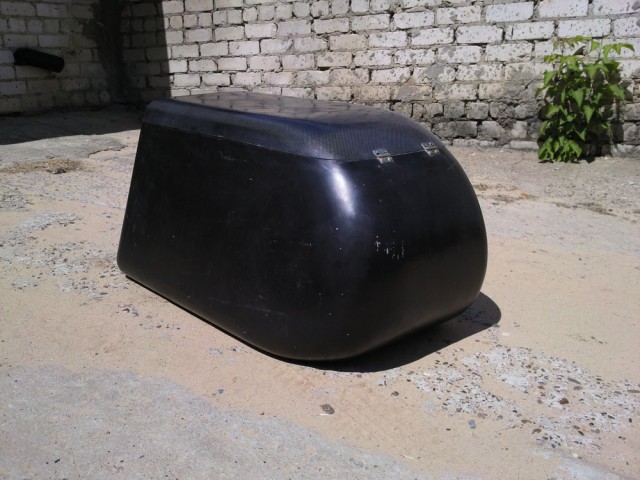

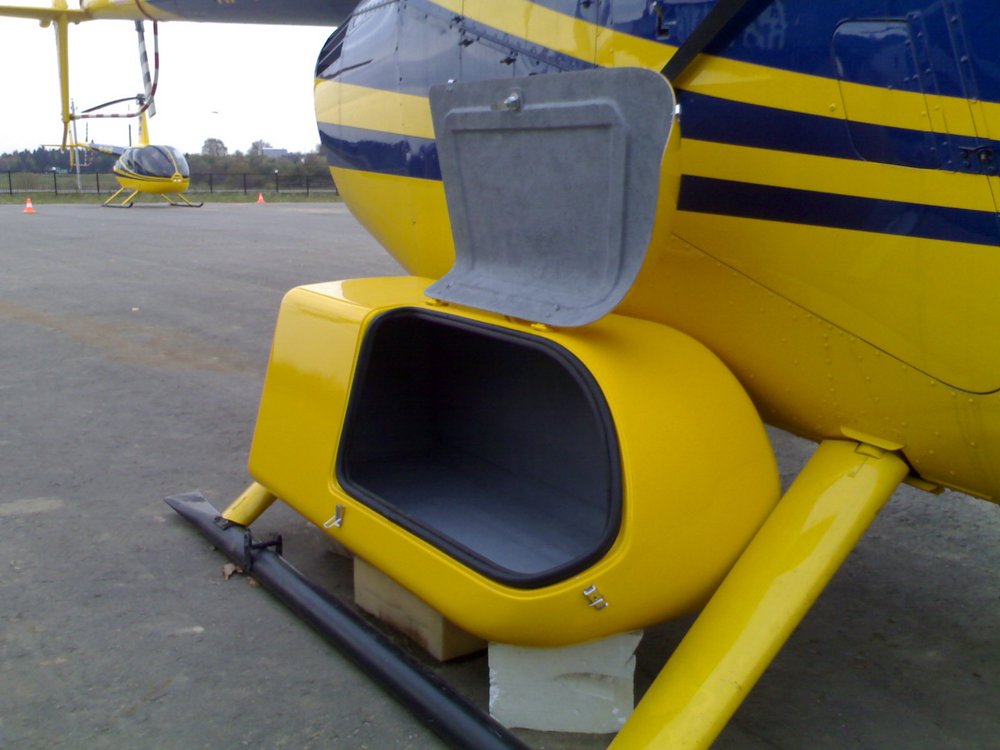

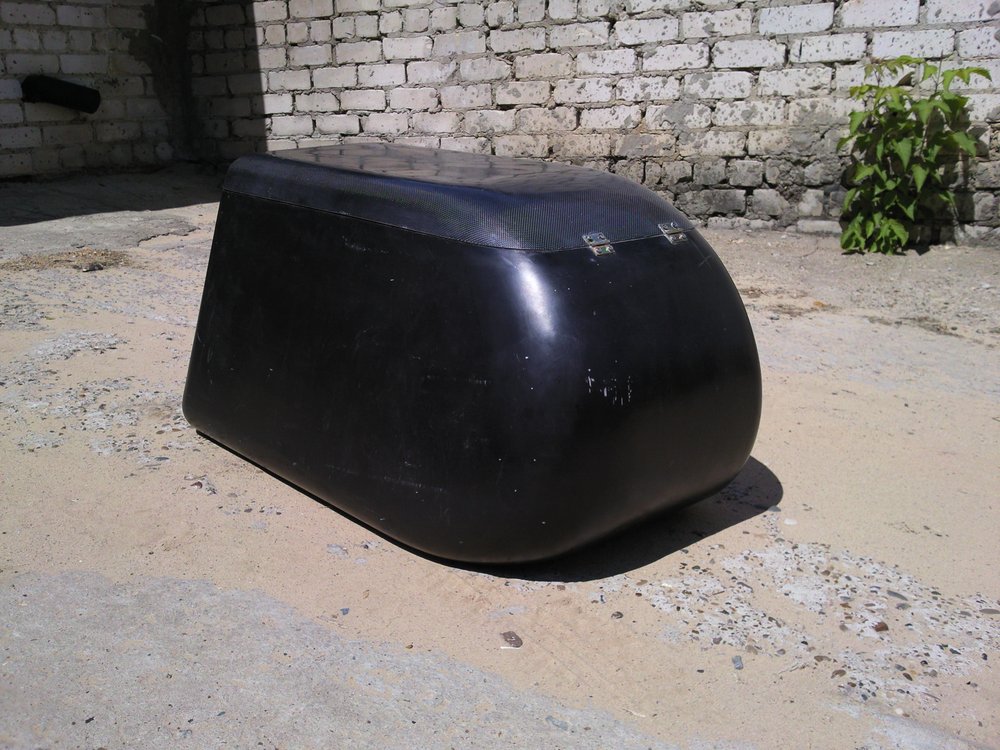

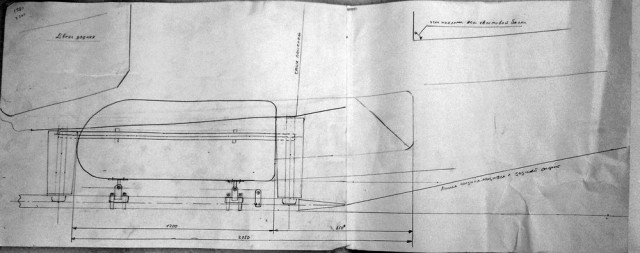

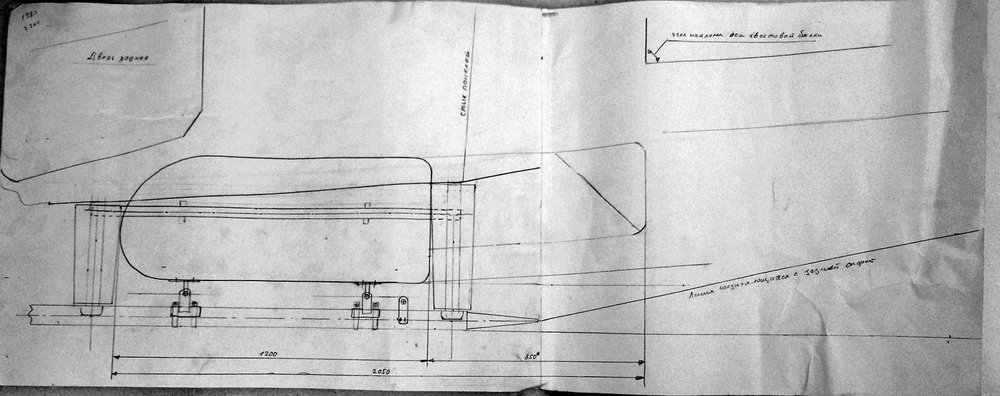

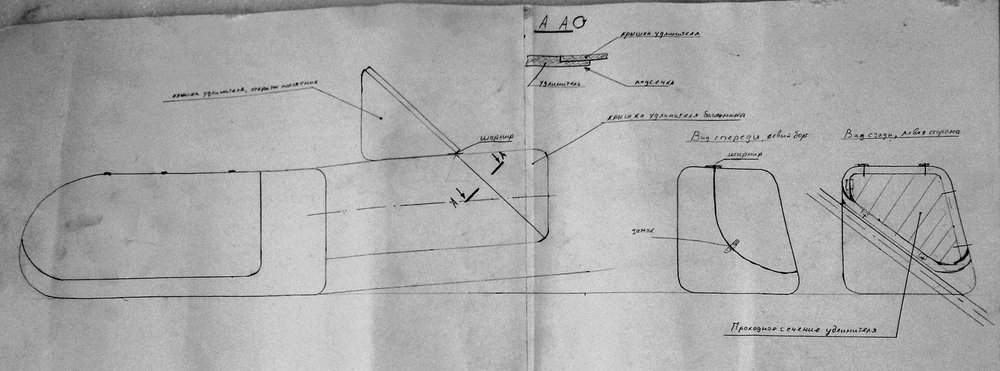

3. В задней части узкого длинного багажника выполняется окно, в "не сезон" закрывающееся люком через подсечку,а в сезон к этому месту подстыковывается короб -удлинитель с осью,параллельной хвостовой балке и имеющий в задней части загрузочную крышку.Лыжи при перевозке загружаются через нее ,ботинки через основнувную крышку в передней части.

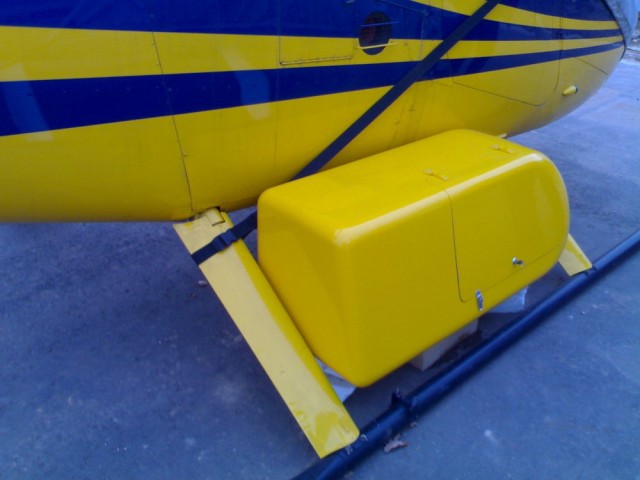

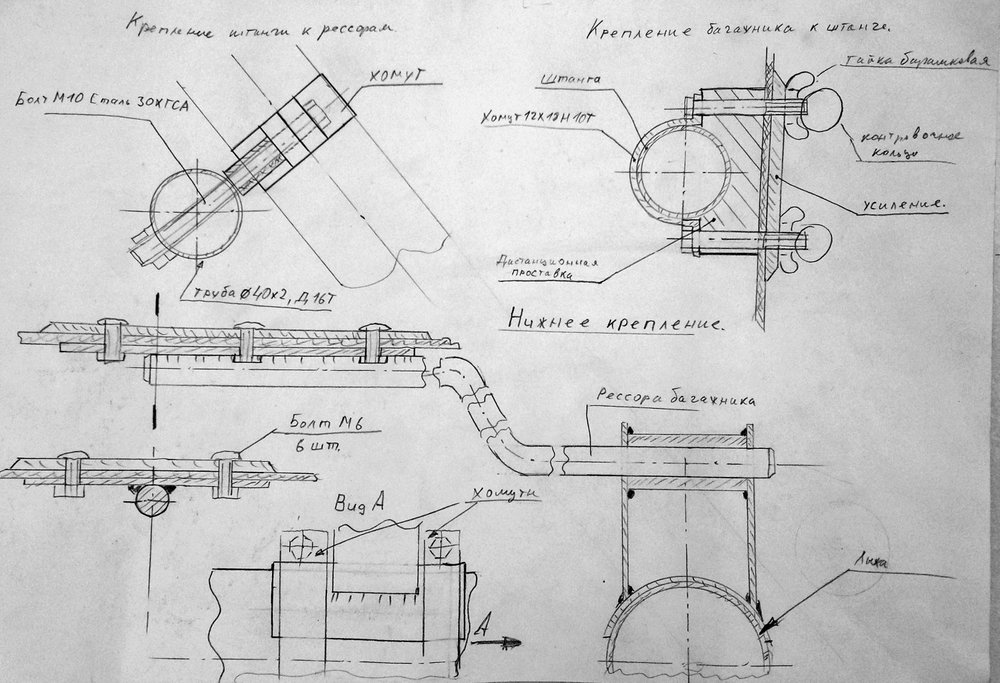

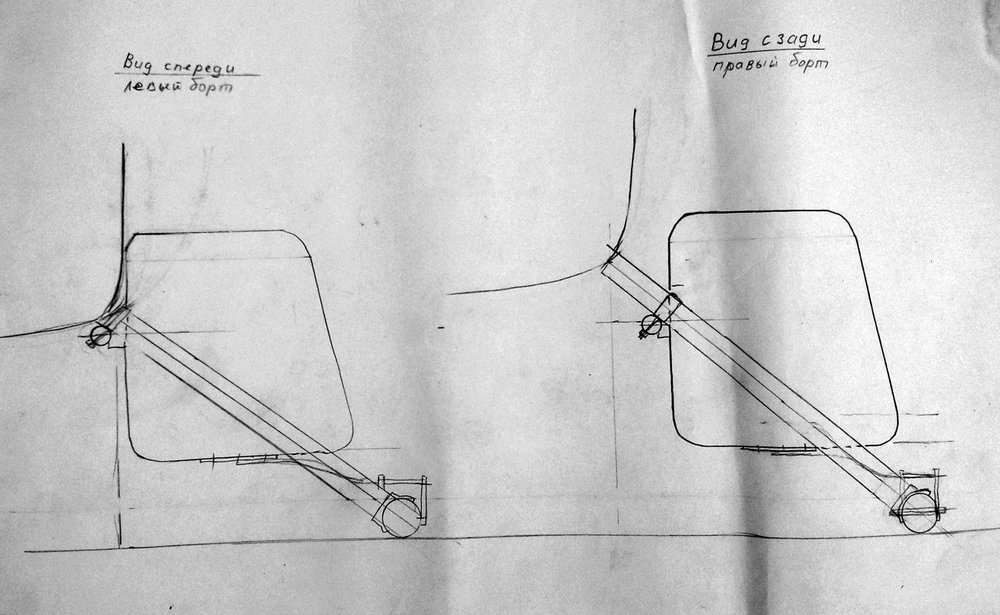

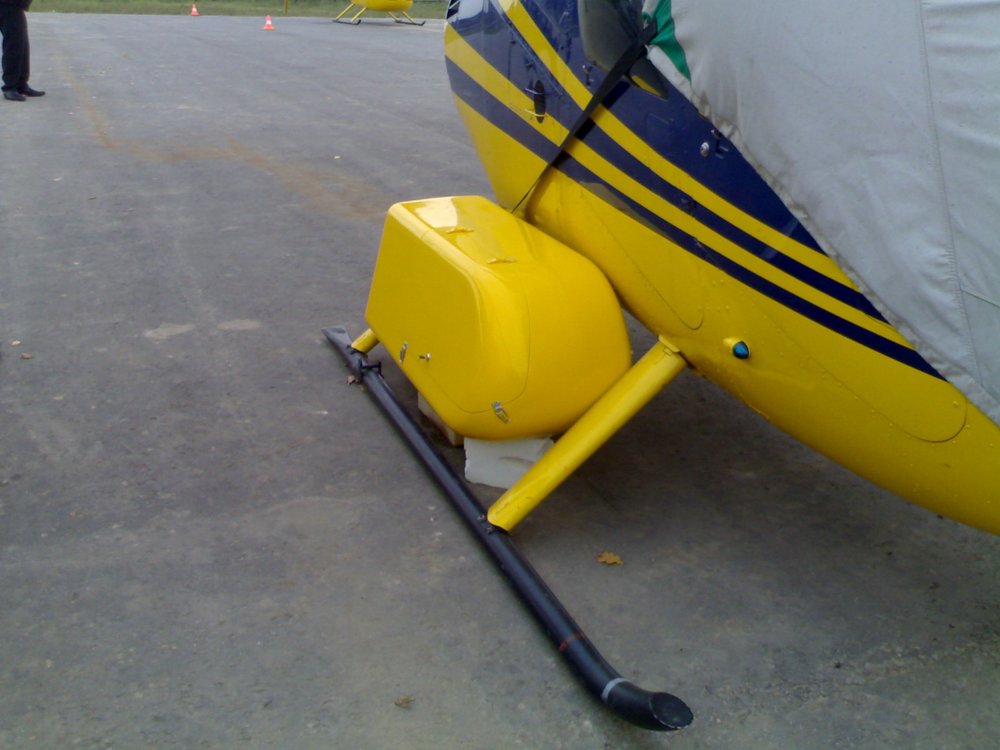

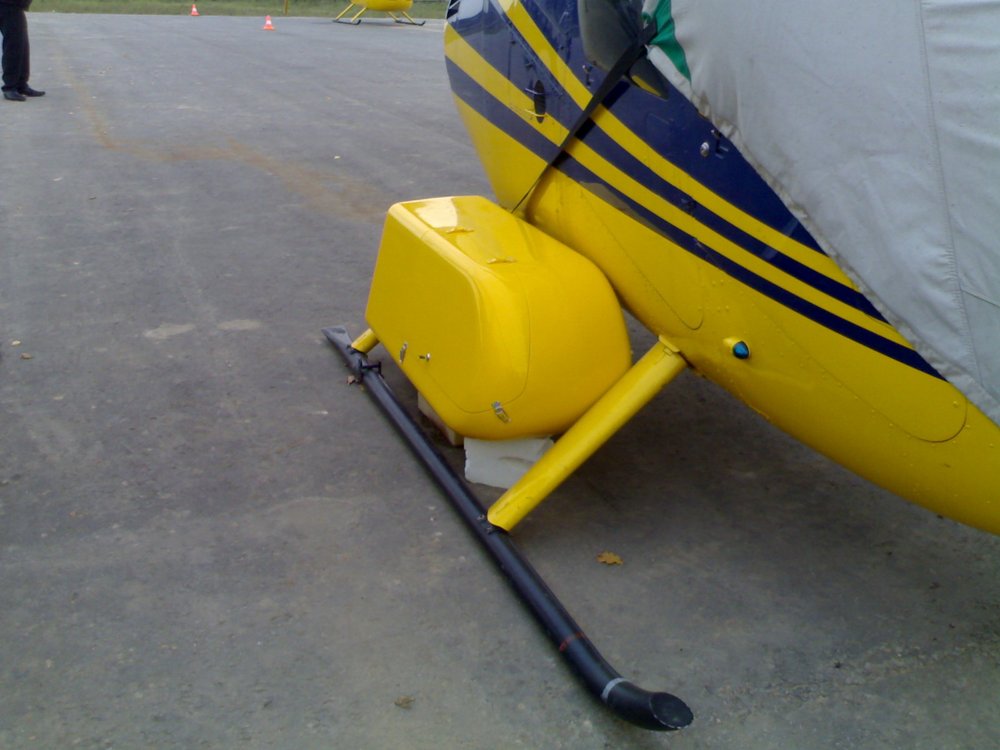

При разработке системы крепления багажников исходили из принципов невмешательства в конструкцию вертолета и быстроты монтажа-демонтажа багажников при эксплуатации.Как видно,при установке "синих" боксов сняты обтекатели рессор вертолета и использован болт рамы.Этот же болт использован при навеске багажников "Helipod".При нашей системе установки в верхней части каждой рессоры устанавливается силовой сборный хомут и из дюралевого обтекателя в сторону оси вертолета выступает шпилька из 30ХГСА.Отверстие под эту шпильку диаметром 10мм -единственная доработка на вертолете.Продольно на эти шпильки устанавливается труба из Д16Т 40*1.5,к которой через радиусные проставки крепятся багажники верхней частью. В нижней части багажников закреплены рессорки,входящие в соответствующие направляющие,установленые с помощью хомутов на лыже вертолета.Таким образом,при обжатии шасси багажник проворачивается относительно продольной трубы,а рессорки скользят в направляющих.Для снятия багажников достаточно открутить 4 барашковых гайки,контрящихся кольцами либо булавками,и вывести рессорки из направляющих.Кронштейн нижних направляющих может свободно перемещаться вдоль лыжи и,конечно же верхние крепления тоже могут быть установлены где угодно,т.е. обеспечивается универсальность системы крепления.
